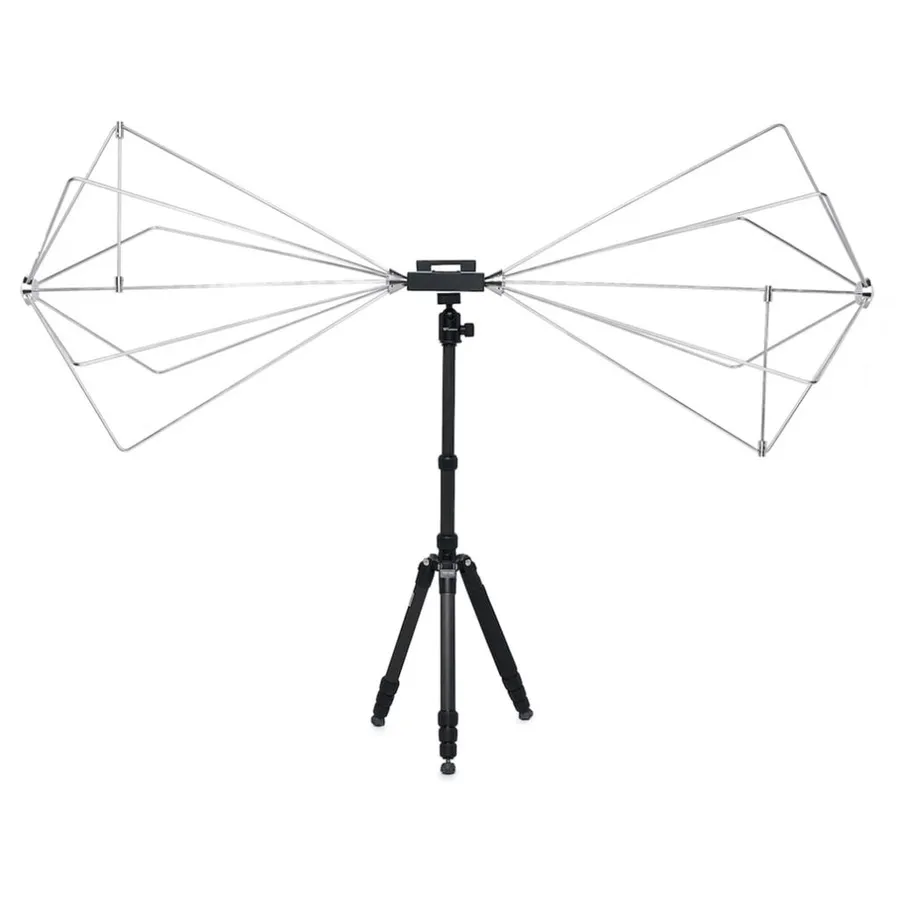

TekBox TBMA2 Biconical Measurement Antenna
Request a quote
Passive biconical measurement antenna for 30 MHz to 300 MHz EMC radiated emission testing with 50 Ohm impedance, stainless steel elements, and tripod mount.
Description
Overview
The TBMA2 is a passive biconical measurement antenna designed for EMC radiated emission testing and generating defined field strength. It offers an affordable solution for laboratories conducting in-house pre-compliance testing. The antenna features a directional pattern similar to a dipole antenna and is constructed with stainless steel radiating elements to avoid contact degeneration over time, unlike non-welded aluminum designs.
Key Features
- Type: Passive biconical antenna
- Frequency range: 30 MHz to 300 MHz
- Nominal impedance: 50 Ohm
- Connector: N-type female
- Radiating elements: Stainless steel, fastened with grub screws for easy assembly/disassembly
- Elements fed via 1:4 balun
- Maximum continuous input RF power: 100 W
- Mounting: POM bracket with 1/4-inch thread insert for tripod mounting
Applications
- EMC radiated emission testing
- Generating defined field strength for measurements
- In-house pre-compliance testing
- Compliance testing laboratories
Specifications
| Series | TBMA Series |
