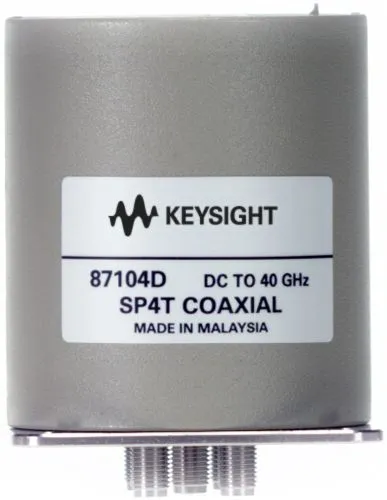

Keysight 87104D Multiport Coaxial Switch
Request a quote
Keysight 87104D multiport electromechanical coaxial switch for RF and microwave applications with 0.03 dB insertion loss repeatability and high isolation performance.
Product details
| Model | 87104D |
| Manufacturer | Keysight |
| Category | Transmitters |
| Availability | Made to order |
Description
Overview
The Keysight 87104D is a high-performance electromechanical multiport coaxial switch designed for RF and microwave signal routing and testing applications. It provides unmatched isolation and low insertion loss repeatability, ensuring measurement accuracy and reducing calibration cycles in automated test systems.
Key Features
- Multiport configuration with terminated ports
- Electromechanical design for durability
- Magnetic latching mechanism
- Electronic position indicator with current interrupt capability
- Guaranteed 0.03 dB insertion loss repeatability for 5 million cycles
- Unmatched isolation performance: minimum 65 dB at 40 GHz
- Operating life of 10 million cycles
- 24V DC power control with 16-pin DIP socket
Applications
- RF and microwave measurement systems
- Automated test equipment (ATE) signal switching
- Manufacturing test engineering and system integration
- Signal monitoring and routing applications
Specifications
| Configuration | Multiport, Terminated |
| Frequency Range | DC to 40 GHz |
| Insertion Loss Repeatability | 0.03 dB (5 million cycles) |
| Isolation | Minimum 65 dB at 40 GHz |
| Operating Life | 10 million cycles |
| Control Voltage | 24V DC |
| Position Indicator | Electronic with current interrupt |
