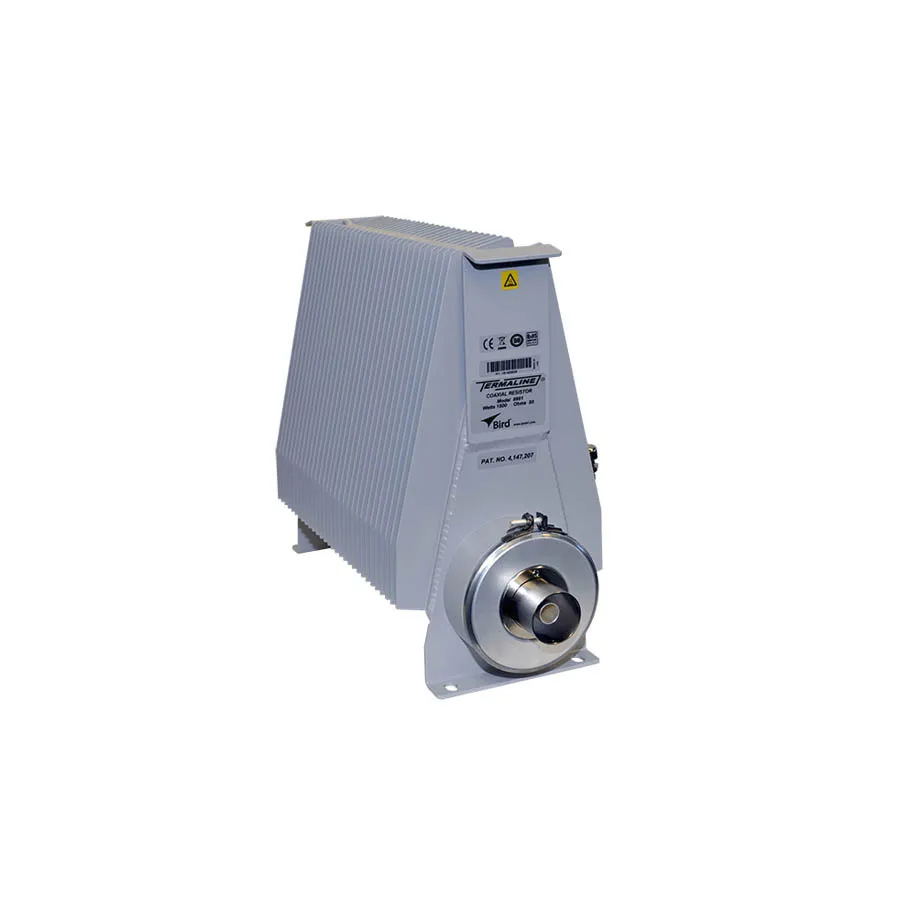

Bird 8861 Oil-Cooled RF Coaxial Termination
Request a quote
Bird 8861 oil-cooled RF coaxial termination with 1500W continuous power, 50 ohm impedance, DC-2 GHz frequency range and EIA unflanged connector.
Product details
| Model | 8861 |
| Manufacturer | Bird |
| Category | RF Terminators |
| Availability | Made to order |
Description
Overview
The Bird 8861 is a self-contained oil-cooled RF coaxial termination for high-power RF testing and measurement applications. It provides non-reflective 50 ohm termination and requires no external power source. The oil cooling system enables continuous operation at high power levels while maintaining excellent impedance stability.
Key Features
- Oil-cooled design for continuous high-power operation
- 50 ohm impedance
- 1500W average continuous power rating
- Frequency range: DC to 2 GHz
- 1 5/8" EIA unflanged connector
- Self-contained, requires no external equipment
Applications
- RF transmitter testing and adjustment
- Non-radiating load testing
- Power measurement and calibration
Specifications
| Connector Type | 1-5/8", Unflanged |
| Frequency | 2 GHz |
| Series | 8960 Series |
| Certifications | RoHS |
| Dimensions | 17.5 x 7.5 x 13.25" |
| Finish | Grey Powder Coat |
| Impedance | 50 Ω |
| Operating Temperature Range | -40-45°C |
| Power | 1500 W |
| Special Features | Oil-Cooled |
