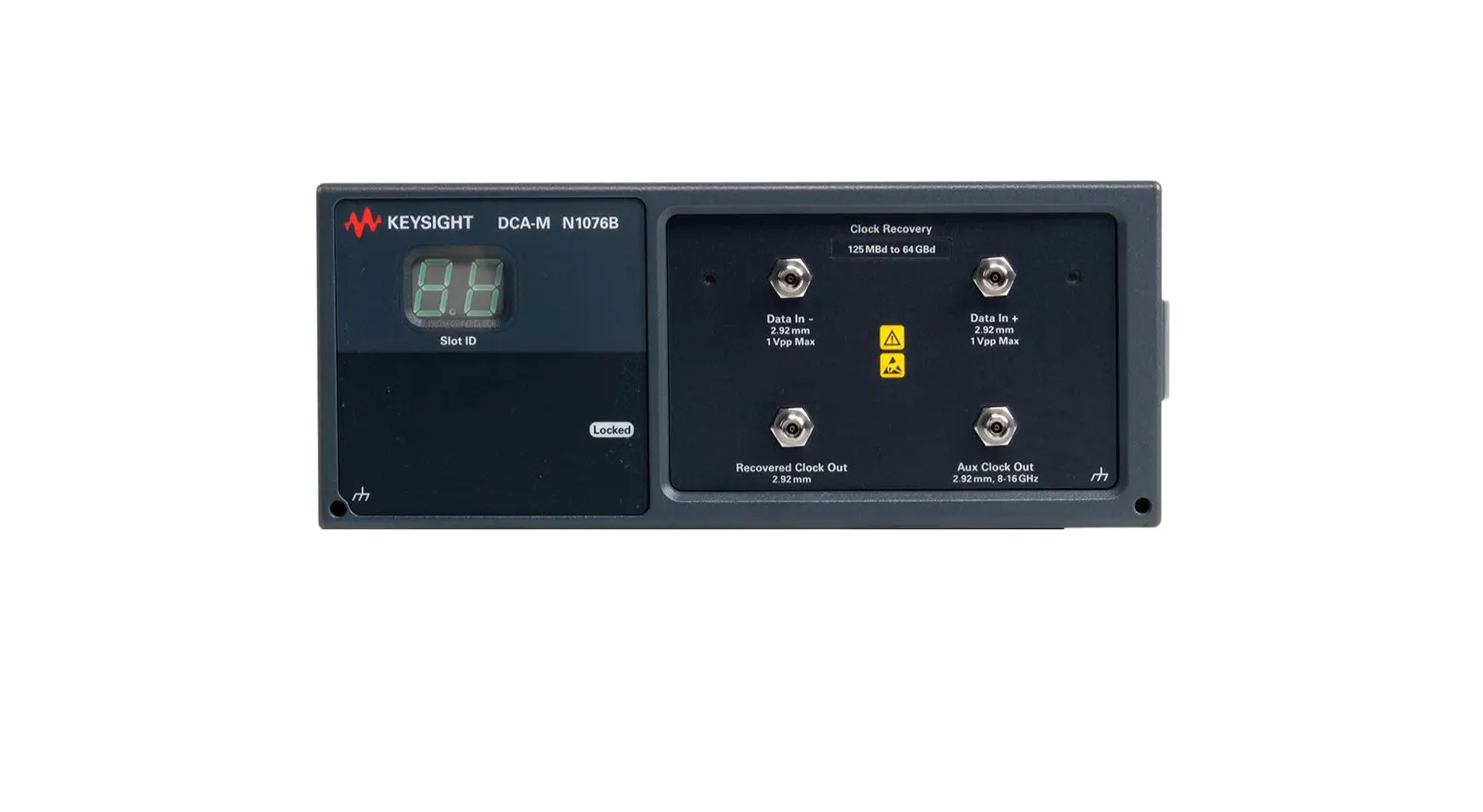

Keysight N1076B Electrical Clock Recovery Module
Request a quote
Keysight N1076B electrical clock recovery module supports 125 MBd to 64 GBd with standards-compliant PLL, optional variable equalizer, and jitter analysis.
Product details
| Model | N1076B |
| Manufacturer | Keysight |
| Category | Bit Error Rate Testing |
| Availability | Made to order |
Description
Overview
Keysight N1076B is an electrical clock recovery module providing standards-compliant clock recovery for high-speed electrical NRZ and PAM4 signals. With data rates from 125 MBaud to 64 GBaud, it integrates amplified optical-to-electrical conversion enabling operation on both electrical and optical applications, offering optional variable equalizer for degraded signal recovery and jitter spectrum analysis.
Key Features
- 125 MBaud to 64 GBaud continuous data rate range for electrical NRZ and PAM4 signals
- Standards-compliant Golden PLL clock recovery with adjustable loop bandwidth to 20 MHz
- Optional integrated variable equalizer (EVA) to lock onto degraded or closed-eye signals
- Optional Jitter Spectrum Analysis (JSA) for identifying jitter sources and performing PLL compliance measurements
Applications
- High-speed transmitter and receiver characterization
- Electrical and optical signal integrity testing
- Standards compliance verification for datacom and communication protocols
- Jitter and timing analysis for signal quality assessment
Specifications
| N1076B | The N1076B Electrical Clock Recovery provides standards-compliant clock recovery capability on electrical NRZ and PAM4 signals from 125MBd up to 64GBd |
| N1076B | Electrical clock recovery |
