Anritsu MP2100B BERTWave
Request a quote

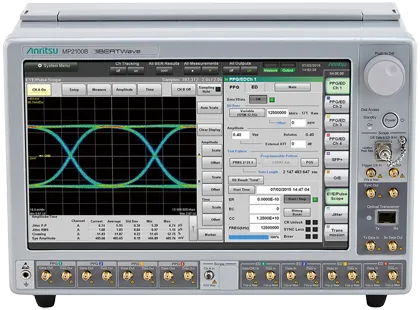

Anritsu MP2100B BERTWave all-in-one BERT and sampling oscilloscope for optical module evaluation from 125 Mbit/s to 12.5 Gbit/s.
Product details
| Model | MP2100B |
| Manufacturer | Anritsu |
| Category | Bit Error Rate Testing |
| Availability | Made to order |
Description
Overview
The Anritsu BERTWave MP2100B is an all-in-one compact instrument combining a configurable bit error rate tester (BERT) with integrated sampling oscilloscope for comprehensive optical module evaluation. Supporting bit rates from 125 Mbit/s to 12.5 Gbit/s with up to four channels, it enables simultaneous BER measurements, Eye Mask tests, Eye pattern analyses, and jitter measurements in a single 18 cm deep enclosure.
Key Features
- Built-in 4-channel BERT and sampling oscilloscope in compact form factor
- Simultaneous BER measurements on up to 4 channels
- Bit rate support from 125 Mbit/s to 12.5 Gbit/s with 1 kbit/s step resolution
- High-quality PPG with 1 ps rms jitter
- High input sensitivity of 10 mVp-p minimum
- 25 GHz typical bandwidth for electrical interfaces, 9 GHz for optical
- High-speed Eye Mask testing and Eye pattern analysis at 150 ksample/s
- Up to six optional Bessel filters for optical signal measurements
- Differential signal BER measurement, Eye Mask, and Eye pattern analysis
- Integrated jitter analysis and WDP (waveform dispersion) measurements
Applications
- QSFP+ and SFP+ optical module characterization
- AOC (Active Optical Cable) testing and validation
- Extinction ratio and signal quality measurements
- Manufacturing yield optimization for optical transceiver modules
Specifications
| Features | With MP2100B-092Without MP2100B-092 |
| Operation Bit Rate | PPG, ED Common: Variable bit-rate range (1 kbit/s step) 125 Mbit/s to 12.5 Gbit/s PPG, ED Common: Variable bit-rate range (1 kbit/s step) 8.5 Gbit/s to 11.32 Gbit/s 1/N bit-rate operation range N=2: 4.25 Gbit/s to 5.66 Gbit/s N=4: 2.125 Gbit/s to 2.83 Gbit/s N=8: 1.0625 Gbit/s to 1.415 Gbit/s N=16: 531.25 Mbit/s to 707.5 Mbit/s N=32: 265.625 Mbit/s to 353.75 Mbit/s N=64: 132.813 Mbit/s to 176.875 Mbit/s |
| Test Pattern | PRBS: 27-1, 29-1, 215-1, 223-1, 231-1 (Invert ON/OFF) USER Data: 1.3 Mbits programmable (sample pattern file such as CJPA, etc.) PRBS: 27-1, 29-1, 215-1, 223-1, 231-1 (Invert ON/OFF) USER Data: 1.3 Mbits programmable (sample pattern file such as CJPA, etc.) |
| Electrical Data Output | Data, XdataData, Xdata |
| Amplitude | 0.1 Vp-p to 0.8 Vp-p0.1 Vp-p to 0.8 Vp-p |
| Electrical Data Input | Data, XdataData, Xdata |
| O/E Input | Optical dataOptical data |
| Wavelength Range | 750 nm to 1650 nm750 nm to 1650 nm |
| MP2100B | Main Frame: BERTWave Standard Accessories: Power Cord x1 BERTWave Control Software (CD-ROM, Operation manual) x1 |
